Custom Shop: HSS Loaded Pickguard für Strat®

$547.00 AUD
$547.00 AUD
Versand wird beim Checkout berechnet

Super einfache, lötfreie Installation

  • Vollständig individuell beladenes HSS-Schlagbrett
  • Ausgestattet mit benutzerdefiniertem HSS / HSH für Strat® Gen2
  • '7-Wege'-Umschaltung (Gilmour Mod)
  • Wählen Sie Ihre Pickups
  • Vollständig abgeschirmtes Profi-Schlagbrett
  • Umfassendes Upgrade der Verkabelung und des Tonabnehmers
  • Gebaut für Stratocaster®

Custom Shop: Built to Order

Fast Build Time: Ships in 2-5 Business Days

Express Shipping Available: DHL Express

weitere Infos Bilder anzeigen
ObsidianWire Black HSS loaded pickguard for Strat with Parchment covers
Back view of the ObsidianWire HSS loaded pickguard for Strat featuring the Custom HSS 7 Way harness

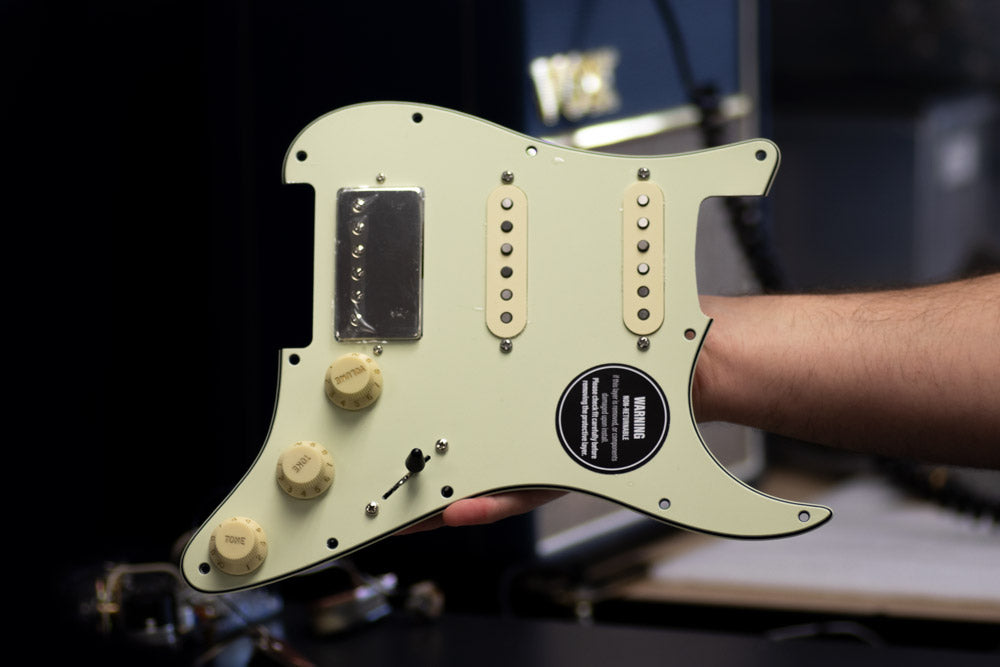

ObsidianWire Mint Green HSS loaded pickguard for Strat with Aged White covers
Custom Shop: HSS Loaded Pickguard für Strat®
Custom Shop: HSS Loaded Pickguard für Strat®

You Design It, We Build It...

Custom Shop: HSS Loaded Pickguard für Strat®

Super einfache, lötfreie Installation

  • Vollständig individuell beladenes HSS-Schlagbrett
  • Ausgestattet mit benutzerdefiniertem HSS / HSH für Strat® Gen2
  • '7-Wege'-Umschaltung (Gilmour Mod)
  • Wählen Sie Ihre Pickups
  • Vollständig abgeschirmtes Profi-Schlagbrett
  • Umfassendes Upgrade der Verkabelung und des Tonabnehmers
  • Gebaut für Stratocaster®

More Info...

The Wiring

Benutzerdefiniertes HSS / HSH für Strat® Gen2

Unser brandneuer „Gen2“-HSS-Strat-Kabelbaum verfügt über eine intelligente Umschaltung, um Ihnen die volle Klarheit Ihrer Humbucker zu bieten UND Ihre Single Coils zu zähmen, benutzerfreundlichere Klang- und Lautstärkeregler und mehr Klarheit

7-WEGE-SCHALTER // GILMOUR MOD

Der süßeste glockenartige Strat®-Ton. TMit dem Obsidian® 7-Wege-Schalter können Sie Ihre Hals- und Steg-Tonabnehmer zusammen spielen, um die süßesten Glockentöne zu erzielen, oder sogar alle drei Tonabnehmer zusammen. Der Schalter ist über einen Push/Pull-Poti in Ihre Klangregelung integriert, sodass keine zusätzlichen Mods an Ihrer Gitarre erforderlich sind.

INTELLIGENTES SCHALTEN

Optimiert für Humbucker und Single Coils.Beim Bau einer HSH- oder HSS-Stratocaster muss man sich entscheiden, ob man 500k-Regler wählt, um die Lebensdauer eines Humbuckers zu erhalten, oder 250k-Regler, um hellere Single Coils auszugleichen.

Wir verwenden Obsidian® Intelligent Switching, um Ihnen das Beste aus Ihren Humbuckern und Einzelspulen zu bieten, mit einem Kabelbaum, der automatisch zwischen beiden umschaltet.

AUTO-SPLIT

Eine ausgewogene Humbucker- und Single-Coil-Kombination.Um die volle Dynamik beider Tonabnehmer zusammen zu hören, ist es wichtig, die richtige Balance zwischen Ihren Humbuckern und Single Coils zu erreichen. Mit Obsidian® Auto Split schaltet Ihr Humbucker automatisch in den Singlecoil-Modus um, wenn er über den Wahlschalter mit Ihren anderen Singlecoils abgeglichen wird.
- Erfordert Split-Coil-kompatible Humbucker

Kristallklarer Ton

Behalten Sie die Klarheit bei geringerer Lautstärke bei.Um Ihren Ton bei geringerer Lautstärke kristallklar zu machen, enthalten wir einen Obsidian® Custom Spec Treble Bleed Mod. Dadurch wird verhindert, dass der Ton bei geringer Lautstärke „matschig“ wird, da hohe Frequenzen über einen separaten Weg zu Ihrem Verstärker geleitet werden können, anstatt durch den zunehmenden Widerstand am Lautstärkeregler gestoppt zu werden.

STEUERUNGSLAYOUT

1:Bridge-Humbucker im Vollmodus (500k)
2:Bridge-Humbucker im Split-Modus + Mitte (250k)
3:Mittel (250.000)
4:Mitte + Hals (250.000)
5:Hals (250k)

Klangregler

  • Kontrolle 1:Master Volume (automatische Aufteilung 250 für Single Coils und 500 K für Humbucker)
  • Kontrolle 2:Klangregelung 1 (Hals und Mitte), 250k-Potential ohne Last und 0,022uf-Kondensator
  • Kontrolle 3:Tone Control 2 (Brücke) 500k Pot und 0,022uf Kondensator

The Pickups

1. ToneRider® DER ALNICO II

Dieses Set kombiniert Hals- und Steg-TRS4-Alnico-II-Blues-Strat-Tonabnehmer mit unserem meistverkauften AC2-Steg-Humbucker mit breiterem F-Abstand.

Perfekt für einen warmen, bluesigen Strat-Sound, aber immer noch mit einem klassischen PAF-Biss im Steg.

Hals 6,1k / Mitte 6,2k / Steg 8,3k

2. ToneRider® DAS ÜBERWICKELTE HSS

Da alle drei Tonabnehmer auf Alnico-V-Magneten leicht überdreht sind, ist dieses Set so konzipiert, dass es etwas mehr Schub gibt.

Wir kombinieren unsere Classic Blues Single Coils mit unserem neuen Birmingham AC5 Bridge Humbucker. Dieses Set knistert!

Hals 6,3k / Mitte 6,4k / Steg 8,7k

The Look

Choose your favorite pickguard and knob combo.

Need inspiration?

Check out some of our favorite combos Here

The Install

Lötfreie Installation des Schlagbretts

Lötfreie Installation

Alle mit Obsidian ® bestückten Schlagbretter ermöglichen eine schnelle und einfache lötfreie Installation mit unserer eigenen lötfreien Pro-Wired™-Elektronik.

Passend zu

Beladene Schlagbretter (für Strat)

Obsidian®-Schlagbretter für Stratocaster® sind perfekt auf moderne Fender Strat®-Korpusse mit 11-Loch-Schlagbrettern abgestimmt. Bei anderen Korpusse, einschließlich Squier-, Import- und Aftermarket-Gitarren, müssen möglicherweise die Fräsung oder die Platzierung der Schraubenlöcher angepasst werden.

  • Montagelochmuster: Modern Fender 11 Loch
  • Control Cavity Routing: Passend für echte Fender Stratocaster
    Andere Gitarren müssen möglicherweise angepasst werden
  • Hohlraumtiefe: Mindestens 34 mm (1,26 Zoll)
    Bei 7-Wege-Verkabelung ist immer ein Hohlraum in voller Tiefe um die Klangregler herum erforderlich.
  • Tonabnehmerhohlraum-Führung: Prüfen Sie vor der Bestellung die Tonabnehmerkompatibilität. Schlagbretter mit Humbucker erfordern eine Führung mit Humbucker in voller Größe.

Kontrollplatten (für Tele)

Mit Obsidian® bestückte Kontrollplatten für Telecaster® sind perfekt auf moderne Fender Tele®-Korpusse abgestimmt. Bei anderen Korpusse, darunter Squier-, Import- und Aftermarket-Gitarren, müssen möglicherweise die Fräsung oder die Platzierung der Schraubenlöcher angepasst werden.

  • Abstand der Montagelöcher: 150 mm von Mitte zu Mitte
  • Routing der Kontrollhohlräume: Passend für echte Fender Telecaster
    Andere Gitarren müssen möglicherweise angepasst werden
  • Hohlraumtiefe: Mindestens 34 mm (1,26 Zoll)
    Bei 7-Wege-Verkabelung ist immer ein Hohlraum in voller Tiefe um die Klangregler herum erforderlich.
  • Tonabnehmer: ObsidianWire Pro-Wired-Elektronik ist grundsätzlich für Standard-Tonabnehmer mit zwei Drähten ausgelegt.

    Wählen Sie für verschiedene Kabeltypen den benutzerdefinierten Universalkabelbaum. Der benutzerdefinierte 4-Wege-Kabelbaum erfordert einen Hals-Tonabnehmer mit drei Drähten oder eine Lötverbindung, um ein neues Kabel hinzuzufügen.

Kontrollplatten (für Jazzbass)

Mit Obsidian ® bestückte Kontrollplatten für Jazz Bass® sind perfekt auf moderne Fender Jazz Bass®-Körper abgestimmt. Bei anderen Korpussen, einschließlich Squier-, Import- und Aftermarket-Gitarren, müssen möglicherweise die Fräsung oder die Platzierung der Schraubenlöcher angepasst werden.

  • Routing der Kontrollhohlräume: Passend für echten Fender Jazz Bass.
    Bei anderen Gitarren kann eine Anpassung erforderlich sein - Minimum // Breite 24 mm - Länge 128 mm - Tiefe 30 mm
  • Tonabnehmer: Die Elektronik ist für Standard-Tonabnehmer mit zwei Drähten ausgelegt. Bei anderen Tonabnehmern sind möglicherweise Änderungen oder Lötarbeiten erforderlich.

The Shipping

ObsidianWire Custom Shop Item:

This item is part of our Custom Shop range, built to order, one at a time in Christchurch New Zealand.

Build Time: 5 - 10 Business Days

We aim to build all custom shop orders within 5 - 10 business days (excludes weekends and public holiday). If we expect any delays we will let you know as soon as possible.

Shipping: Ships direct from Christchurch, New Zealand

All custom shop items ship direct from Christchurch, New Zealand. Please allow extra time for International shipping. Check for additional info on our shipping policies below
