Installation sans soudure
Tous les pickguards chargés Obsidian ® permettent une installation rapide et facile sans soudure en utilisant notre propre électronique Pro-Wired ™ sans soudure
Raccord

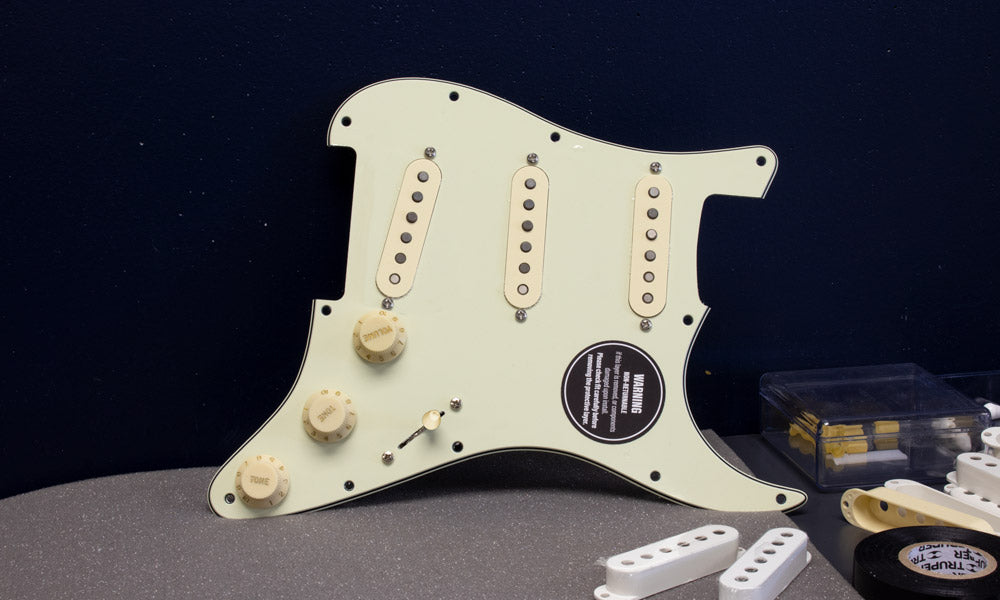

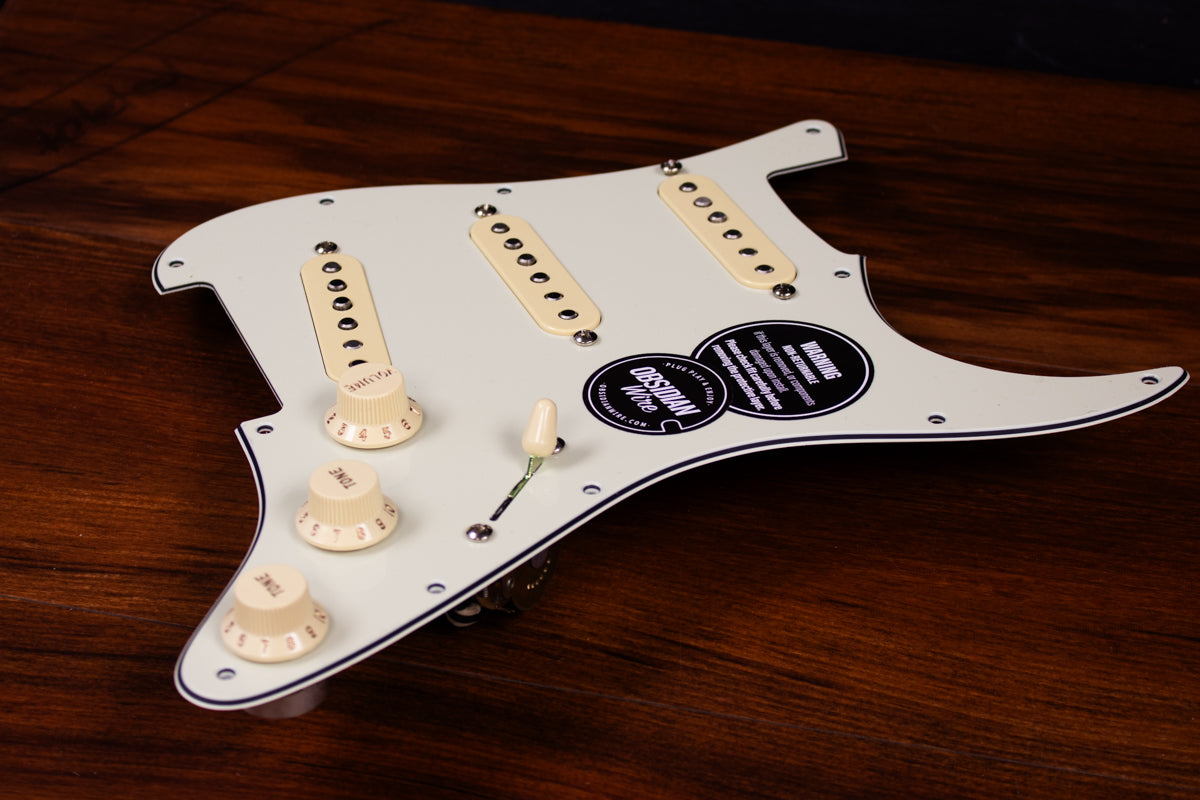

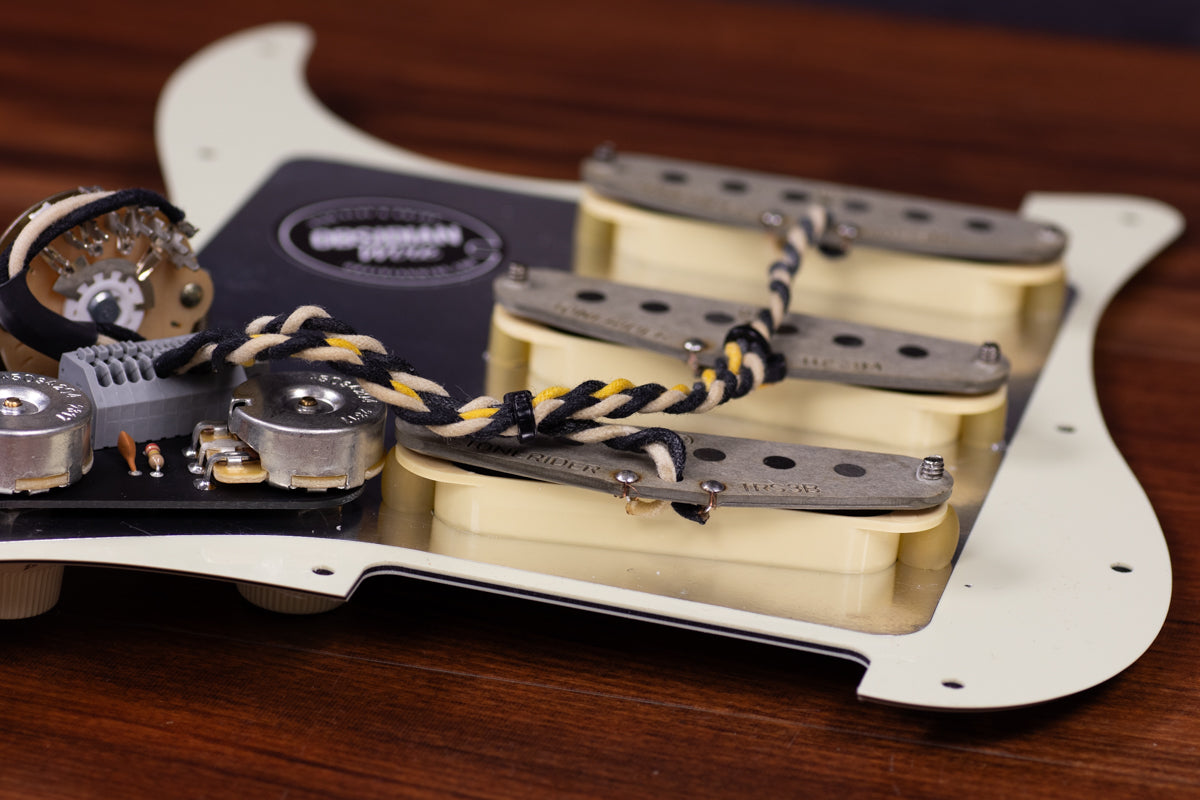

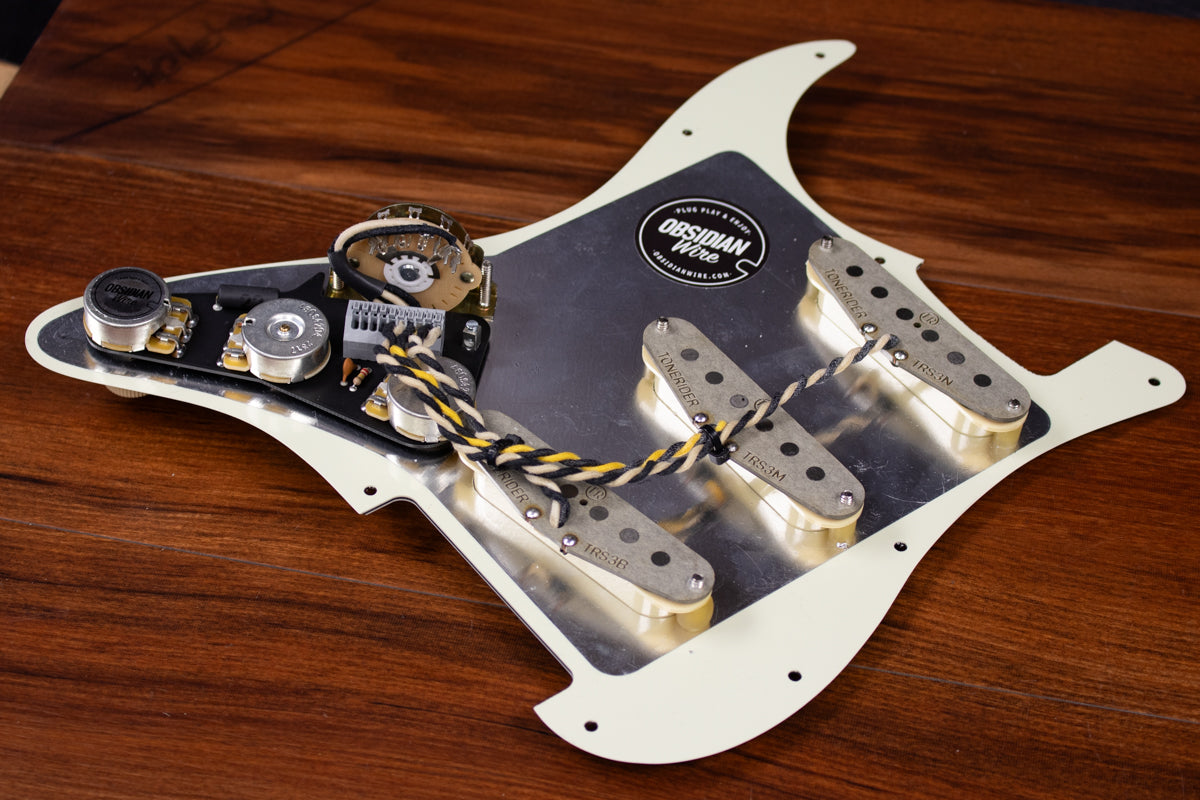

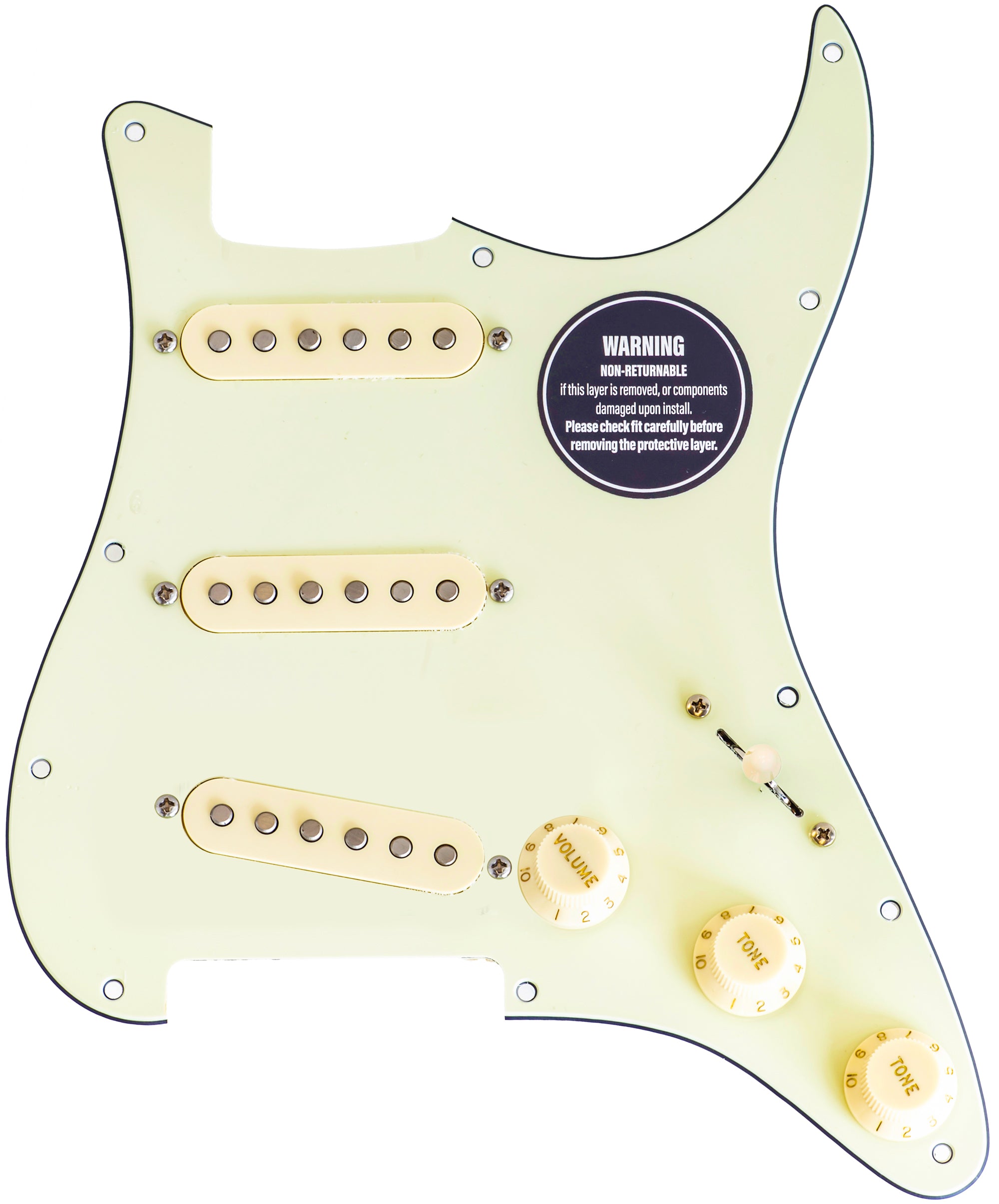

Pickguards chargés (pour Strat)
Les pickguards chargés Obsidian ® pour Stratocaster® sont conçus pour s'adapter parfaitement aux corps Fender Strat® modernes avec des pickguards à 11 trous. D'autres corps, y compris les guitares Squier, importées et après-vente, peuvent nécessiter des ajustements au routage ou au placement des trous de vis.
- Modèle de trou de montage : garde-boue moderne 11 trous.
-
Routage de la cavité de contrôle : convient aux véritables Fender Stratocaster
D'autres guitares peuvent nécessiter un ajustement
-
Profondeur de la cavité : minimum 34 mm (1,26 po)
Le câblage à 7 voies nécessite toujours une cavité pleine profondeur autour des commandes de tonalité
-
Routage de la cavité du micro : vérifiez la compatibilité du micro avant de commander. Les pickguards chargés par Humbucker nécessitent un routage humbucker pleine taille.
Plaques de contrôle (pour Tele)
Les plaques de commande chargées Obsidian ® pour Telecaster® sont conçues pour s'adapter parfaitement aux carrosseries Fender Tele® modernes. D'autres corps, y compris les guitares Squier, importées et après-vente, peuvent nécessiter des ajustements au routage ou au placement des trous de vis.
- Espacement des trous de montage : 150 mm du centre au centre
-
Acheminement de la cavité de contrôle : Convient aux véritables Fender Telecaster
D'autres guitares peuvent nécessiter un ajustement
-
Profondeur de la cavité : minimum 34 mm (1,26 po)
Le câblage à 7 voies nécessite toujours une cavité pleine profondeur autour des commandes de tonalité
-
Micros : L’électronique ObsidianWire Pro-Wired est généralement conçue pour les micros standard à deux fils.
Pour différents types de fils, sélectionnez le faisceau universel personnalisé. le harnais Custom 4-Way nécessite un micro à trois fils ou une soudure pour ajouter un nouveau fil.
Plaques de contrôle (pour Jazz Bass)
Les plaques de commande chargées Obsidian ® pour Jazz Bass® sont conçues pour s'adapter parfaitement aux corps Fender Jazz Bass® modernes. D'autres corps, y compris les guitares Squier, importées et après-vente, peuvent nécessiter des ajustements au routage ou au placement des trous de vis.
-
Acheminement de la cavité de contrôle : Convient aux véritables Fender Jazz Bass
D'autres guitares peuvent nécessiter un ajustement - Minimum // largeur 24 mm - longueur 128 mm - profondeur 30 mm
-
Micros : L’électronique est conçue pour les micros standard à deux fils. D'autres micros peuvent nécessiter une modification ou une soudure.
